格子型球磨機是應用較廣泛的一種選礦設備，多用于兩段磨礦中的第一段或要求排礦較粗場合。常見的礦用格子型球磨機由六部分構成：筒體、給礦部分、排礦部分、中空軸、傳動部分、潤滑部分。

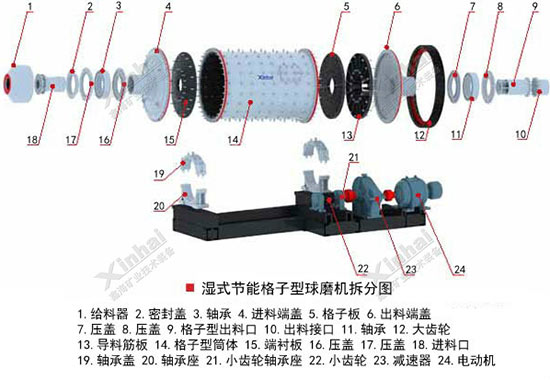

格子型球磨機的具體構造

一、筒體由鋼板卷制焊成，內裝有襯板，有光滑與非光滑之分。其作用是保護筒體。一般半年到一年換一次。

二、給礦部分由給礦器、中空軸等組成。給礦器分為：鼓式-多用于開路；蝸式-單勺、多勺；聯合式-鼓蝸聯合-用于第一段磨礦。中空軸：內有螺旋葉片的內套，作用有二，保護中空軸、將礦石送入筒內。

三、排礦部分由格子?xùn)拧⒍松w筋條、排礦中空軸頸等組成。磨碎礦石經格子?xùn)?，由筋條滔起進入中空軸排出。格子?xùn)抛饔茫鹤柚骨蚺懦?，排礦。格子?xùn)排帕蟹绞剑狠椛錉钆帕?、同心圓排列、傾斜排列。

格子型球磨機的性能特點

一、排礦速度快，生產率高（比溢流型高20-30%，節電20-30%）。

二、過粉碎現象輕-低水平排礦，內儲存礦漿少，已磨碎細粒易及時排出。

三、裝球多-不僅可大球還可小球，因有格子?xùn)?。具有良好的磨礦條件。

四、構造較溢流型球磨機復雜-多格子?xùn)牛紦?jù)一定空間，減少有效容積。

格子型球磨機工作原理

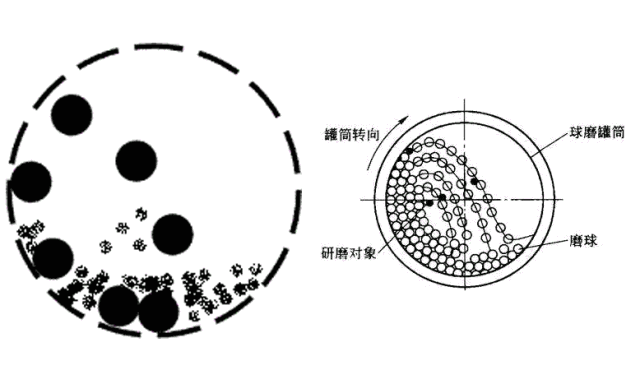

格子型球磨機工作過程中磨機內的物料在給礦端的壓力下向著排礦端運動，在排礦端的格子板上設有梯形排礦孔，達到磨礦細度的物料可通過排礦口進入格子板后邊的扇形室，在扇形室隨筒體轉動過程中礦漿被提升到高處，然后沿壁流入排料中空軸頸而排出。格子型球磨機屬于低水平強制排料，可將磨細的物料及時地排出，減少過磨。由于格子球磨機的排礦液面比溢流型球磨機低，因此大密度細粒物料不會像溢流型球磨機那樣由于較大的自由沉降速度而無法排出進而在磨機內部累積，占據磨機工作容積。同時由于有格子板上排礦孔尺寸的限制，磨機內部鋼球不會隨著礦料一起排出，在格子型球磨機內可大球小球一起使用，提高磨礦效率。

格子型球磨機一大優勢就是節能效果好，其傳動采用大型雙列調心滾子軸承代替滑動軸承，摩擦力大大降低，啟動容易、節能達20-30%，且排料快，單位體積處理量比同規格溢流型球磨機大。但是格子球磨機也存在結構復雜，維修不便等問題。
